供應(yīng)商根據(jù)水性工業(yè)漆使用要求配方設(shè)計(jì)的粉末涂料產(chǎn)品，可在一定溫度下穩(wěn)定儲(chǔ)存一段時(shí)間，最佳的噴房溫度是18℃-25℃，相對(duì)濕度40%-60%，溫度和濕度過高將降低粉末粒子的帶電駐留時(shí)間，影響上粉率。但是太低的溫度也同樣降低粉末粒子的電荷駐留時(shí)間進(jìn)而影響上粉率。

水性工業(yè)粉末漆涂料應(yīng)當(dāng)儲(chǔ)存在低于25℃相對(duì)溫度小于60%的環(huán)境中，當(dāng)超過此溫度儲(chǔ)存一定時(shí)間后，粉末涂料的物理狀態(tài)會(huì)發(fā)生變化，產(chǎn)生結(jié)團(tuán)甚至在包裝箱內(nèi)成一整體大團(tuán)，通?？梢詫⒎勰┲匦逻^60目篩后再次使用。但是有些品種的粉末如低溫固化粉末或快速固化粉末以及某些低光粉末產(chǎn)品(尤其是雙組份消光產(chǎn)品)，一旦超過儲(chǔ)存溫度一段時(shí)間或超過儲(chǔ)存期限，粉末不僅僅是物理狀態(tài)上的變化，還可以產(chǎn)生化學(xué)變化。粉末涂料會(huì)產(chǎn)生部分化學(xué)反應(yīng)(如含環(huán)氧基的化學(xué)物質(zhì)產(chǎn)生開環(huán)反應(yīng))，即便過篩等方法可使結(jié)團(tuán)粉末得以疏松，但是卻無法達(dá)到初始狀態(tài)粉末的流平及外觀效果，這種狀態(tài)粉末的熔融流平會(huì)產(chǎn)生不可逆轉(zhuǎn)的抑制作用，甚至固化后涂層表面可出現(xiàn)“干砂紋”效果。

在噴涂粉末時(shí)如果環(huán)境濕度太大，粉末水性工業(yè)漆表面或內(nèi)部會(huì)吸收濕汽，造成粉末在粉桶中流動(dòng)性變差，使噴槍產(chǎn)生“吐粉”進(jìn)而在涂層表面產(chǎn)生“粉團(tuán)”或“粉包”。此外太高的相對(duì)濕度也大大降低了粉末粒子的介電性能，極大地影響了一次上粉率，甚至可影響涂層的外觀及性能。因此粉末儲(chǔ)存時(shí)要遠(yuǎn)離高溫、高濕及污染物，以免造成粉末的報(bào)廢，無謂地提高了噴涂成本。

噴房內(nèi)保持輕微的正壓以防止灰塵或雜物漂入噴粉房，一般情況下，進(jìn)入粉房的空氣平均流速控制在30-35m/min或更高；不常用的粉末或其它物品不要存放于粉房內(nèi)；定期清潔粉房，以減少可能的雜質(zhì)污染；清潔時(shí)盡量不要使用壓縮空氣，而應(yīng)當(dāng)使用吸塵器。

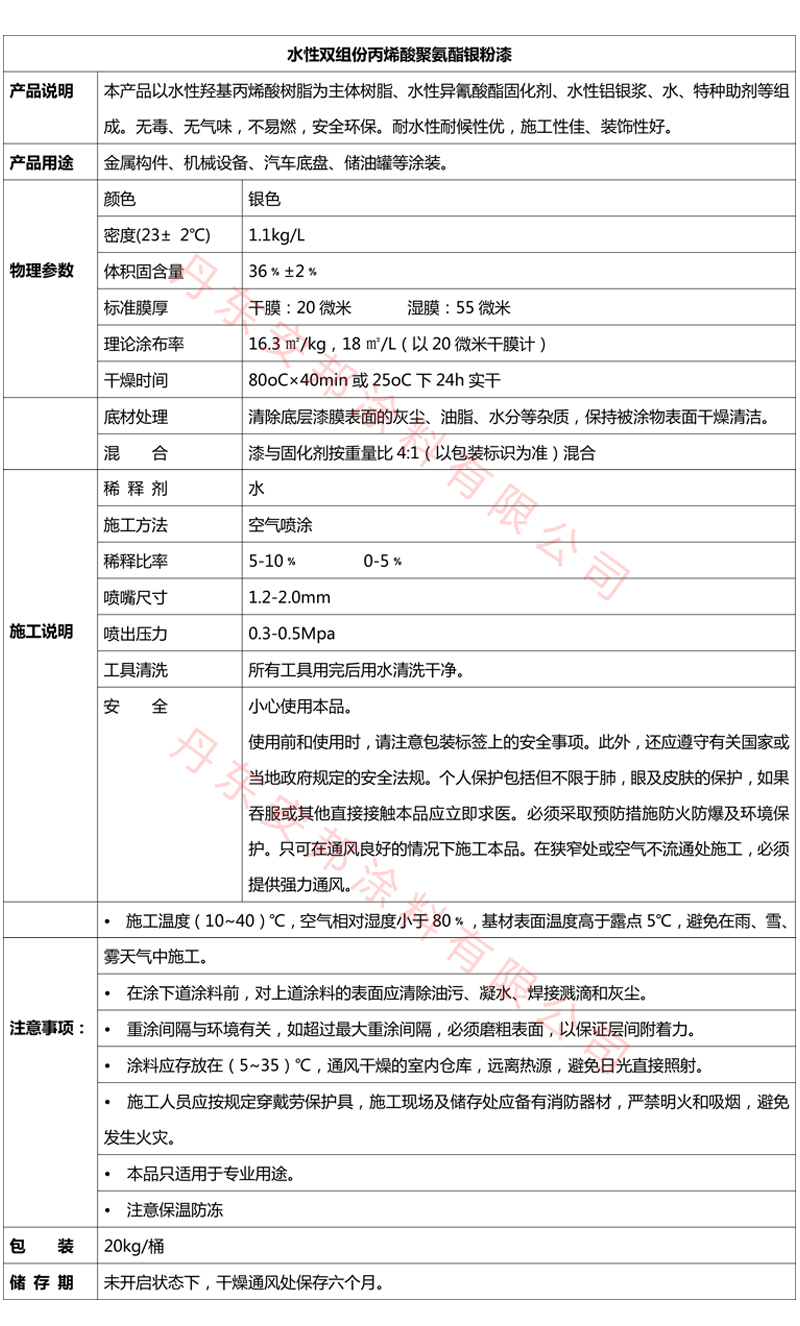

水性雙組份丙烯酸聚氨酯銀粉漆以水性羥基丙烯酸樹脂為主體樹脂、水性異氰酸酯固化劑、水性鋁銀漿、水、特種助劑等組成。無毒、無氣味，不易燃，安全環(huán)保。耐水性耐候性優(yōu)，施工性佳、裝飾性好。

注意事項(xiàng)：

·  施工溫度（10~40）℃，空氣相對(duì)濕度小于80﹪，基材表面溫度高于露點(diǎn)5℃，避免在雨、雪、霧天氣中施工。

·  在涂下道涂料前，對(duì)上道涂料的表面應(yīng)清除油污、凝水、焊接濺滴和灰塵。

·  重涂間隔與環(huán)境有關(guān)，如超過大重涂間隔，就應(yīng)該磨粗表面，以保證層間附著力。

·  涂料應(yīng)存放在（5~35）℃，通風(fēng)干燥的室內(nèi)倉庫，遠(yuǎn)離熱源，避免日光直接照射。

·  施工人員應(yīng)按規(guī)定穿戴勞保護(hù)具，施工現(xiàn)場及儲(chǔ)存處應(yīng)備有消防器材，嚴(yán)禁明火和吸煙，避免發(fā)生火災(zāi)。

·  本品只適用于專業(yè)用途。

·  注意保溫防凍
